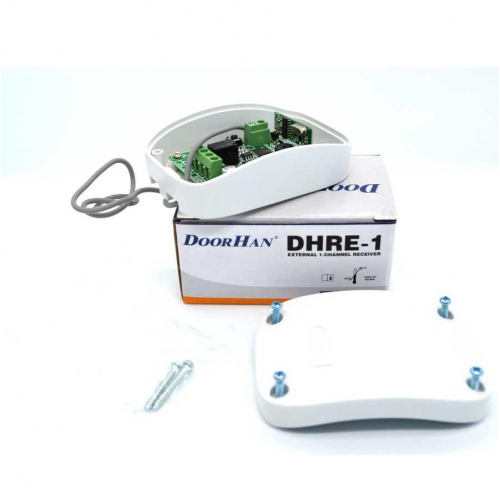

Внешний радиоприёмник Doorhan DHRE-1 — одноканальный приёмник 433.92 МГц с динамическим кодом для дистанционного управления воротами, шлагбаумами и другой автоматикой. Предназначен для работы с пультами Doorhan серии Transmitter, а также совместим с другими производителями на той же частоте. Память на 1000 пультов — решает проблему «гирлянды из приёмников» на объектах с большим числом пользователей. Серый корпус, встроенная антенна, звуковой сигнал при записи пульта. Питание 12–24 В AC/DC, диапазон температур −40...+50 °С.
1000 пультов — конец «гирлянде из приёмников»
Старый приёмник DHRE-2 вмещал всего 60 пультов. На многоквартирном доме с шлагбаумом приходилось подключать параллельно 4–5 приёмников — они не помещались в шкаф управления. DHRE-1 вмещает 1000 пультов в одном устройстве: для 17-этажного дома с двумя машинами на квартиру этого более чем достаточно.
Универсальность: подходит для автоматики Doorhan и других производителей
DHRE-1 подключается к контакту внешнего управления (Open / Push / импульс) любого блока управления — не только Doorhan. Используйте пульты Transmitter 2 или Transmitter 4 для управления воротами CAME, Nice, FAAC, Alutech и других брендов через DHRE-1.
Приёмники Doorhan серии DHRE:
433.92 МГцЧастота
1000 пультовПамять
1 каналУправление
12–24 ВПитание AC/DC
−40...+50 °СТемпература
IP20Защита корпуса
Описание
Корпус и индикация
Серый пластиковый корпус. Встроенная антенна для увеличения дальности без внешнего кабеля. На корпусе: кнопка R1 для записи пультов, светодиодный индикатор Remote, встроенный динамик — звуковой сигнал при успешной записи и очистке памяти. IP20 — только для установки в защищённый шкаф управления.
Подключение к блоку управления

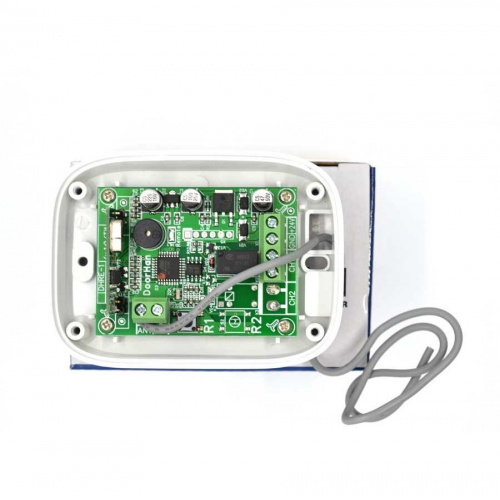

Клеммное подключение: питание (+24V и GND) от блока управления, выходные контакты CH1 подключаются к входу внешнего управления привода. При нажатии кнопки пульта реле кратковременно замыкает контакт управления — привод срабатывает аналогично нажатию встроенного пульта блока управления.
Клеммы подключения
+24VПлюс питания 12–24В AC/DC
GNDМинус питания (земля)
CH1 (NO)Нормально открытый контакт — выход управления каналом 1
CH1 (COM)Общий контакт реле канала 1
Запись пульта в память
| 1 | Нажать и отпустить кнопку R1 на приёмнике — загорится индикатор Remote и прозвучит короткий сигнал. Режим записи активен в течение 10 секунд. |
| 2 | В течение 10 секунд дважды нажать кнопку пульта, которой будет управляться привод. |
| 3 | Индикатор Remote погаснет и прозвучит короткий сигнал — пульт успешно записан. Для записи следующего пульта — повторить шаги 1–2. |
Очистка памяти
| 1 | Нажать и удерживать кнопку R1 — прозвучит короткий сигнал, индикатор Remote загорится ровным светом на 10 секунд. |
| 2 | Дождаться длинного звукового сигнала — память очищена. Все ранее записанные пульты удалены. |
DHRE-1 vs DHRE-mini
| Характеристика |
DHRE-1 |
DHRE-mini |
| Частота | 433.92 МГц | 433.92 МГц |
| Кодировка | Динамический код | Динамический код |
| Память | 1000 пультов | 1000 пультов |
| Каналов | 1 | 1 |
| Питание | 12–24 В AC/DC | 12–24 В AC/DC |
| Ток потребления | 60 мА | 60 мА |
| Температура | −40...+50 °С | −40...+50 °С |
| Защита корпуса | IP20 | IP20 |
| Цвет корпуса | Серый | Чёрный |
| Подключение | Клеммы | Провода (для пайки/клемм) |
| Антенна | Встроенная | Встроенная |
| Звуковой сигнал | ✅ Есть (динамик) | ✅ Есть |
| Разработан для | Все приводы Doorhan и других | SmartRoll V.2.0 и новые приводы Doorhan |
| Габариты | Стандартные | Компактные (уменьшены) |
| Выбирайте когда | Стандартная установка, клеммное подключение | Нужен минимальный размер или SmartRoll |
Технические характеристики
| Производитель | Doorhan |
| Модель | DHRE-1 |
| Тип | Внешний одноканальный радиоприёмник |
| Рабочая частота | 433.92 МГц |
| Тип кодировки | Динамический код (Rolling Code) |
| Количество каналов | 1 |
| Память пультов | 1000 |
| Напряжение питания | 12–24 В AC/DC |
| Ток потребления | 60 мА |
| Диапазон рабочих температур | −40...+50 °С |
| Степень защиты | IP20 |
| Цвет корпуса | Серый |
| Антенна | Встроенная |
| Звуковая индикация | Встроенный динамик |
| Совместимые пульты | Transmitter 2, Transmitter 4 (Doorhan) и другие 433.92 МГц |
Преимущества Doorhan DHRE-1
- 1000 пультов — один приёмник вместо «гирлянды» — решает проблему объектов с большим числом пользователей: многоквартирные дома, офисы, паркинги.
- Универсальность — подключается к любому блоку управления через контакт внешнего управления: Doorhan, CAME, Nice, FAAC, Alutech и другие.
- Звуковой сигнал при записи — не нужно смотреть на светодиод: динамик подтверждает успешную запись и очистку памяти звуком.
- Диапазон −40...+50 °С — работает в условиях суровых российских зим без ограничений по климату.
- Динамический Rolling Code — клонирование и перехват сигнала невозможны: код меняется при каждом нажатии.
- Питание 12–24 В AC/DC — совместим с любыми блоками управления без отдельного блока питания.
- Параллельная работа со встроенным приёмником — не заменяет штатный приёмник привода, а дополняет его; оба работают одновременно.
